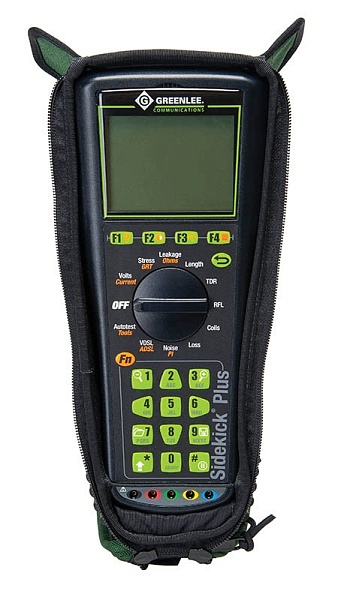

Sidekick Plus 1155-5010 GreenLee Кабельный тестер

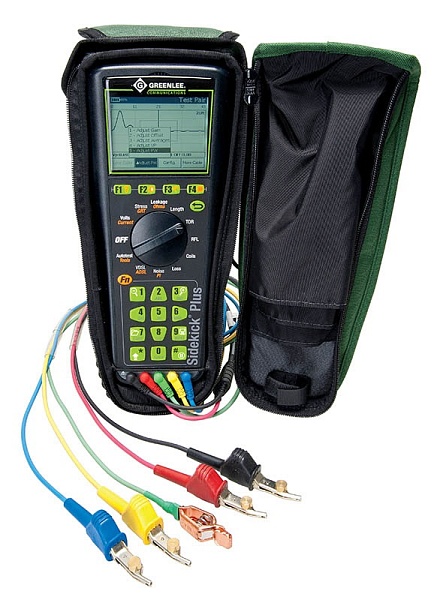

Кабельный тестер Greenlee Sidekick Plus 1155-5010

ориентирован на диагностику комплексных повреждений абонентской линии, способен упростить диагностику медных линий, сделать работу инженера комфортной и производительной.

Способен выявить и локализовать все кабельные повреждения не зависимо от места их возникновения, измерить уровень внешних наводок, шумов и затухания в широком частотном диапазоне. Опираясь на результаты исследования медной линии и параметры реально сформированного совместно с DSLAM канала передачи данных, Sidekick Plus 5010 позволяет легко устранить неисправности и обеспечить бесперебойную работу цифровой абонентской линии.

Высококачественное исполнение и оптимально подобранные функциональные возможности, делают Greenlee Sidekick Plus 1155-5010 идеальным решением для инсталляции и обслуживания сети доступа на базе xDSL технологий.

Переключение режимов измерений при помощи механического переключателя и русскоязычное меню обеспечивают простоту и удобство эксплуатации Greenlee Sidekick Plus 1155-5010. Режимы работы расположены в порядке их использования, что позволяет методично и в сжатые сроки локализовать любое повреждение медного кабеля.

Функции универсального анализатора сети доступа Greenlee Sidekick Plus 1155-5010:

Постоянного и переменного напряжения в линии;
Тока шлейфа между АВ, АС, ВС;
Сопротивления изоляции и сопротивления шлейфа;
Емкость АВ, АС, ВС
Сопротивления заземления;
Затухания сигнала;
Уровня наведенных шумов;
Анализирует спектр сигнала и шума в частотном диапазоне до 35 МГц;
Анализирует импульсные шумы в частотном диапазоне до 30 МГц;
Оценивает длину кабеля, используя погонное значение емкости.

Возможности анализатора кабелей и антенн Greenlee Sidekick Plus

для сокращения времени локализации повреждений и оперативного восстановления работоспособности:
- Автоматическое тестирование параметров нажатием одной кнопки;
- Комплексный анализ линии на предмет наличия повреждений и переходных помех и пригодности ее к использованию (Stress Test);
- Счетчик Пупиновских катушек;
- Импульсный рефлектометр для локализации:
- Оценка низкоомного короткого замыкания между жилами пары и между каждой из жил и землей;
- Определение плохого контакта в муфте, обрыва жилы или пары, параллельного отвода, пупиновской катушки, замокшего участка в кабеле, плавающих повреждений (кратковременного замыкания или пропадания контакта);

Шаговый рефлектометр - измерительный прибор, использующий инновационный подход к измерениям. С его помощью еще проще локализуются такие повреждения как параллельный отвод, перепутанные пары и жилы, места с повышенными переходными наводками. Кроме того, он не имеет «мертвой зоны», что позволяет использовать его даже для измерения коротких участков кабеля в помещении абонента;
Кабельный мост. Удобный инструмент для диагностики:
Высокоомных и низкоомных замыканий между жилами кабеля и на землю;
Обрыва пары, жилы или оболочки;
Повышенного контакта в муфте.

Сервисные функции анализатора DSL Greenlee Sidekick Plus 1155-5010:

- Генератор тонального сигнала частотой 500 – 3500 Гц для трассировки кабеля и отбора пар. (Для трассировки и отбора пар в комплекте с Sidekick Plusможет быть использован индуктивный щуп);
- Генератор опорного сигнала для измерения затухания: мощность от +14 до –20 dBm; частотный диапазон 200 Гц - 4,4МГц;
- Опция имитации абонентского ADSL и VDSL модема (на обратном конце необходимо подключение линии к DSLAM). В этом режиме анализатор отображает следующие характеристики сформированного канала передачи данных:

• Текущая скорость соединения;
• Максимальная скорость соединения;
• Пропускная способность;
• Соотношение «сигнал/шум»;
• Мощность сигнала;
• Затухание сигнала;
• Задержка сигнала;
• Отображение ошибок и сигналов тревоги
• Построение графика соотношения бит/тон, сигнал/шум;
• Проведение тестирования высокого уровня (Ping, трассировка маршрута HTTP и FTP).
• Калькулятор, при помощи которого можно вычислить длину кабеля, имея измеренное сопротивление шлейфа и учитывая температуру окружающей среды и параметры кабеля;
• Справочник кабелей;
• Телефонная книга;
• Функция идентификации вызывающего абонента (Caller ID) с отображением имени;
• Функция ожидания вызова с идентификацией вызывающего абонента (Caller ID);
• Предоставление результатов измерений в аналоговом и цифровом виде;
• Отображение результатов измерения параметров пары (АВ, или АС, или ВС) или комплексном (одновременная индикация параметров АВ, АС, ВС);

Результаты тестирования могут быть перенесены на ПК и использоваться для составления паспорта линии.
